用途與特點
N-TGD型鋼絲繩芯輸送帶斗式提升機是用于散粒物料垂直輸送的重要設備，它具有輸送量大，提升高度高，運行平穩，使用壽命長等特點。廣泛地應用于建材、化工、煤炭、電力和港口運輸?shù)刃袠I(yè)的物料運輸系統中。
N-TGD鋼絲繩芯輸送帶斗式提升機來源于德國AUMUND鋼絲繩芯輸送帶斗式提升機的技術引進與吸收。目前這一系列產品提升機在輸送能力和使用性能上都已接近國外同類產品，部分替代了進口。
產品特點：
1.N-TGD型是一個系列產品，以輸送斗的寬度區分，從250~1600共有11種規格，輸送量1325m3/h，提升高度<100米，輸送能力見表一：
表一
表一
斗寬 （mm） | 斗容 （L） | 斗距 （mm） | 滾筒直徑 （mm） | 帶速 （m/s） | 輸送量（m3/H） | 提升高度 （M） |
φ=100% | φ=75% |
250 | 5．5 | 280 | 630 | 1．34 | 94 | 70 | ≦100 |
315 | 6．9 | 118 | 88 |
400 | 14．4 | 320 | 800 | 1．51 | 244 | 183 |
500 | 18．0 | 305 | 229 |
630 | 29．4 | 360 | 1000 | 1．68 | 494 | 370 |
800 | 37．3 | 626 | 469 |
1000 | 46．0 | 773 | 580 |
1000 | 58．0 | 400 | 1250 | 1．90 | 992 | 744 |
1250 | 72．7 | 1243 | 932 |
1400 | 99．5 | 440 | 1546 | 1159 |
1600 | 113．7 | 1767 | 1325 |
2.N-TGD型斗式提升機以抗撕裂型鋼絲繩芯輸送帶為牽引件。
3.本機的頭部、尾部及中部機殼做了有效的密封處理。
4.本提升機為離心式卸料，掏取式裝料。
5.傳動裝置中采用垂直軸減速器和液力偶合器。
6.傳動裝置中設置了用于設備檢修的慢動裝置。
7.本機下部張緊裝置采用平衡絲桿式結構形式。
8.本機下部設有料位計和速度傳感器，對提升機的運轉情況進行監控。
標記示例
例： N-TGD400x90--Y90F右1
N-TGD—斗提機的型號、400—料斗寬度、90—斗提機的軸距
Y90—Y系列電機90KW、F—帶輔助傳動裝置、右1—傳動裝置安裝方式
提升機的結構和帶斗裝置圖（見末頁）

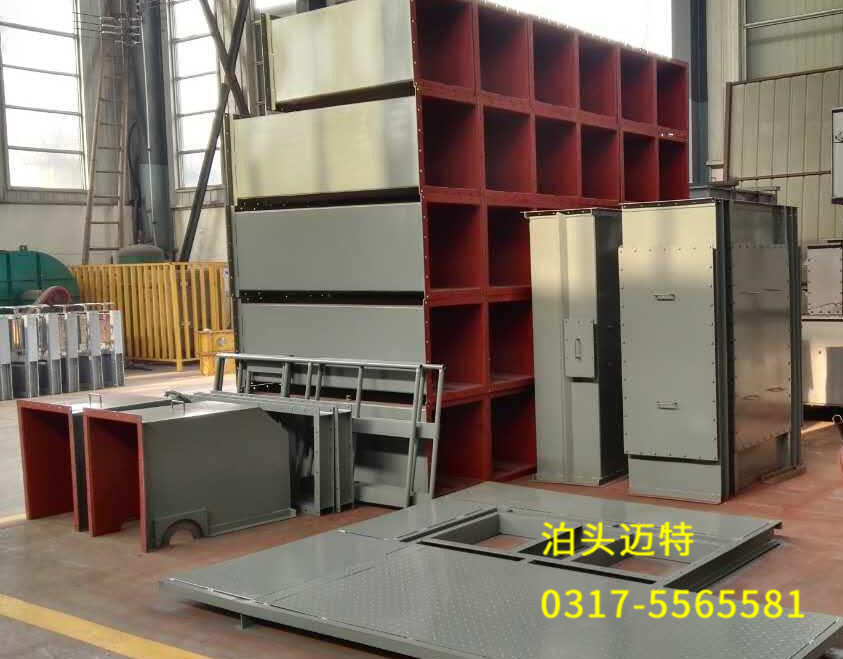

斗式提升機由上部區段、中部機殼、下部區段、帶料斗的輸送帶等牽引部件、傳動裝置和室外檢修平臺組成。
1.下部區段，由進料口、下部機殼、改向輪組和張緊裝置組成。
2.中部機殼（檢修），每臺一節,用于安裝、檢修牽引部件。
3.中部機殼（防偏），通常每隔5節中部機殼放置一個。
4.連接板，通常每隔2節中部機殼放置一個。

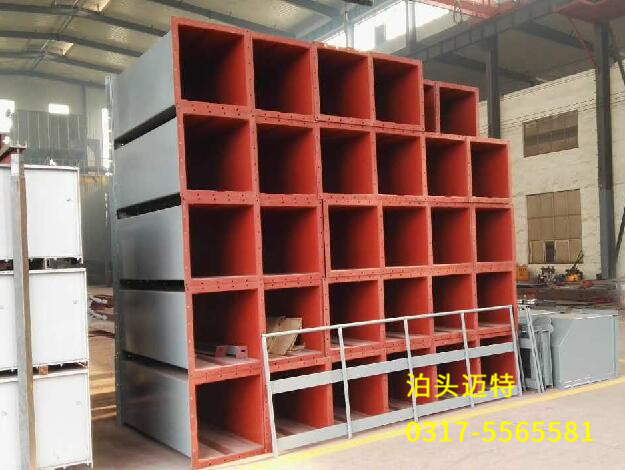

5.中部機殼（標準），L=2米。
6.連接框，通常每隔5節中部機殼放置一個。
7.中部機殼（非標），L在0.5~2米之間。一般安裝在上部區段中部機殼處。

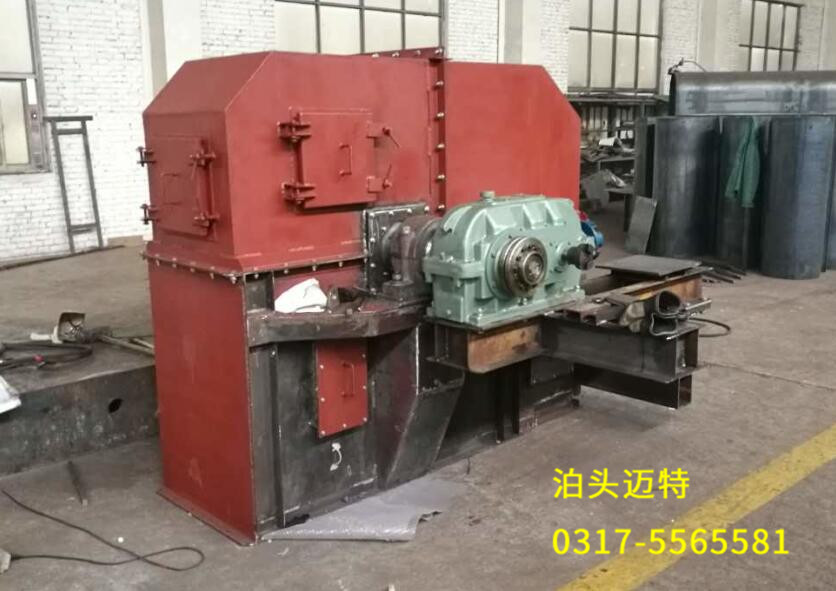

8.上部區段，包括上部機殼和傳動滾筒組。
9.驅動裝置。由電機、垂直軸減速器、液力偶合器、逆止裝置、慢動裝置組成。
傳動裝置有右1、右2、左1、左2之分，圖一為右1裝法。
10.室外操作平臺。
11.帶斗裝置。
???
